| Työkappaleen koko | |
| Mitat pyöröpöydällä | D=900×800 mm / 1.000 kg |
| Mitat kun koko alue on käytössä | 1650x820x870 mm / 2.000 kg |
| Akseliliikkeet | |
| X-akseli | 1650 mm |
| Y-akseli |
820 mm
|
| Z-akseli | 820 mm |
| Akselit | |
| Johderakenne | Lineaarijohteet |
| Pikaliikenopeus | 45 m/min |
| Pöytä | |
| Pöydän koko, 5-akseli | 870×870 mm |
| Pöydän koko, kiinteä pöytä | 600 x 800 mm |
| Kara | |
| Spindle Type 1 – High Torque | 12.000 1/min / M=52Nm (S1 100%) P=10,9KW (S1 100%) / SK40-BT40 |
| Spindle Type 2 – Standard | 14.000 1/min / M=117Nm (S6 25%) P=22KW (S6 25%) / SK40-BT40 |
| Spindle Type 3 – S Speed | 15.000 1/min / M=200Nm S6(40%), P=46kW S6(40%) / SK40-BT40 |
| Spindle Type 4 – HS High Speed | 18.000 1/min /M=130Nm (S6 25%) P=35KW (S6 25%) / HSK63 |
| Työkalumakasiini | |
| Työkalupaikkojen lukumäärä | 138pc-SK40/HSK63 or 96pc-SK50 |
| Työkalun pituus max. | 400 mm |
| CNC-Ohjaus | |
| Versio 1 | Siemens 840D Solution Line |

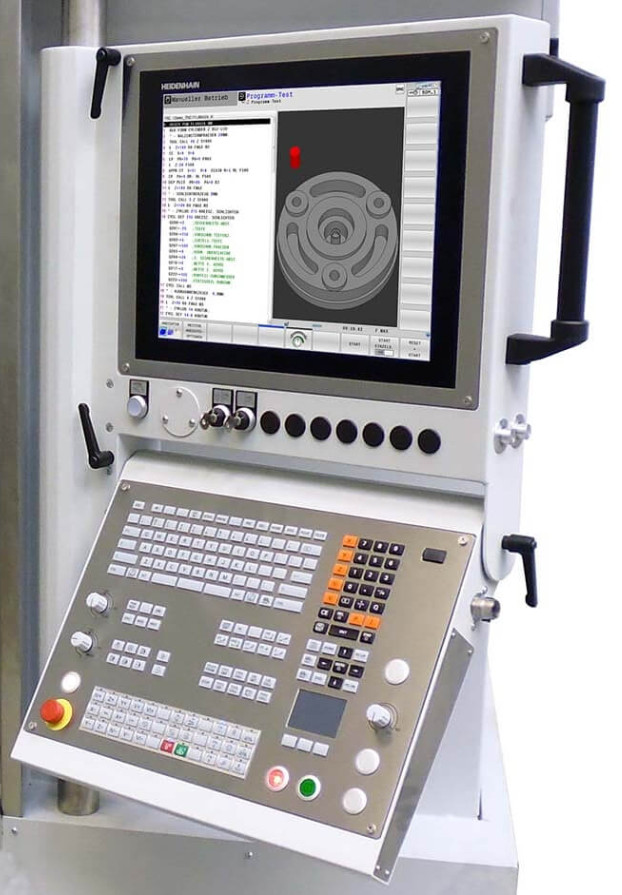

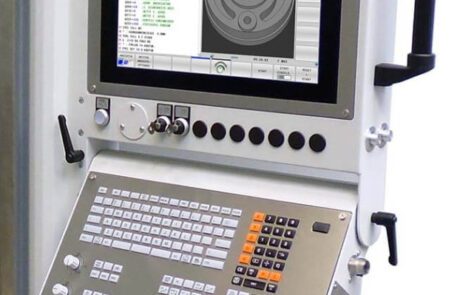

| Versio 2 | Heidenhain TNC640 |
| Varusteet | |
| Karanläpijäähdytys | 70 bar |
| 5 akseli-interpolaatio | Vakiona |
| 3D – Probe | Optio |
| Emulsiosumuerotin | Optio |
| Yleistä | |
| Mitat (P x L x K) | 3550 x 2750 x 3200 mm |
| Paino | ~ 16.000 kg |
